ОБОРУДОВАНИЕ » Кантователи и вращатели пресс-форм и штампов » Кантователь пресс-форм

Станки для раскрытия штампов / Стенды для отладки пресс-форм

Общая информация

Основной и главной функцией стендов для штампов и пресс-форм является быстрая разборка пресс-форм для их осмотра, обслуживания и ремонта. Кантователь позволяет развести пресс-форму и развернуть обе части в горизонтальное положение для удобства дальнейшей работы.
В зависимости от требований, кантователи могут оснащаться толкателями для имитации работы формы и электропостоянными магнитными плитами для моментального крепления.
Не менее важной функцией кантователей является возможность проверки пресс-формы на смыкаемость после изготовления или ремонта. Это обеспечивается усилием смыкания от нескольких тонн, до нескольких сотен тонн (в этом случае, дополнительно, необходимо применять маркерные краски, указывающие места неплотного прилегания).

Основной и главной функцией стендов для штампов и пресс-форм является быстрая разборка пресс-форм для их осмотра, обслуживания и ремонта. Кантователь позволяет развести пресс-форму и развернуть обе части в горизонтальное положение для удобства дальнейшей работы.

В зависимости от требований, кантователи могут оснащаться толкателями для имитации работы формы и электропостоянными магнитными плитами для моментального крепления.

Не менее важной функцией кантователей является возможность проверки пресс-формы на смыкаемость после изготовления или ремонта. Это обеспечивается усилием смыкания от нескольких тонн, до нескольких сотен тонн (в этом случае, дополнительно, необходимо применять маркерные краски, указывающие места неплотного прилегания).

Преимущества стендов для отладки пресс-форм и штампов

• Широкая линейка позволяет работать с пресс-формами размером до 3 500 х 2 500 и максимальным весом до 50 тонн;
• Система управления допускает как автоматический режим работы, так и ручной, необходимый на проверочных операциях;
• Нет необходимости в применении специальных грузовых устройств, позволяющих кантовать пресс-форму;
• Нет необходимости в наличии специально обученного персонала для работ по кантованию пресс-форм;
• Значительное сокращение времени на процесс разборки, сборки и проверки пресс-формы. Пресс-форма быстрее возвращается в работу;
• Нет необходимости в специальном месте для проведения работ. Все работы проводятся прямо на станке;
• Основные узлы кантователя, такие как станина, стойки, монтажные плиты выполняются методом литья, обеспечивающим высокую жесткость, виброустойчивость и надежность узлов.

Типы стендов для раскрытия пресс-форм и штампов

Подразделяются на два типа: вертикальные и горизонтальные.
К примеру, габариты горизонтальных стендов относительно невелики в ширину и высоту. Они удобны в работе, имеют более высокие скорости перемещений, в них отсутствуют вертикальные направляющие колонны, но при этом, для обеспечения раскрытия высоких пресс-форм они относительно велики по длине. Кроме того, в силу конструктивных особенностей, максимальный вес-пресс-формы часто ограничен 10-12 тоннами.
В вертикальных стендах отсутствует необходимость в длинной станине. Однако для раскрытия высоких пресс-форм необходим большой расход плит в вертикальном положении и, как следствие, достаточная высота цеха. Вертикальные кантователи, в силу конструктива, способны работать как с небольшими пресс-формами, так и с пресс-формами весом до 50 тонн.

Подразделяются на два типа: вертикальные и горизонтальные.

К примеру, габариты горизонтальных стендов относительно невелики в ширину и высоту. Они удобны в работе, имеют более высокие скорости перемещений, в них отсутствуют вертикальные направляющие колонны, но при этом, для обеспечения раскрытия высоких пресс-форм они относительно велики по длине. Кроме того, в силу конструктивных особенностей, максимальный вес-пресс-формы часто ограничен 10-12 тоннами.

В вертикальных стендах отсутствует необходимость в длинной станине. Однако для раскрытия высоких пресс-форм необходим большой расход плит в вертикальном положении и, как следствие, достаточная высота цеха. Вертикальные кантователи, в силу конструктива, способны работать как с небольшими пресс-формами, так и с пресс-формами весом до 50 тонн.

Опции по умолчанию

Блок защиты от падения	Cистема блокировки
Безопасная система поддержки	Защита от неровности параметров

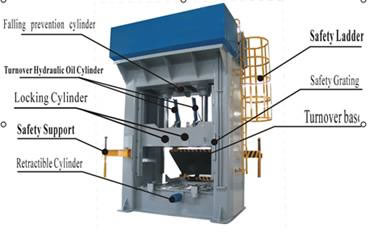

Компоненты стендов для раскрытия пресс-форм и штампов

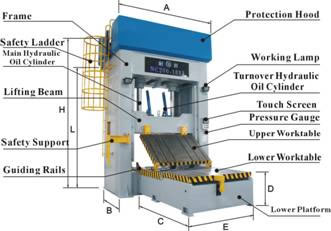

Вид спереди	Вид сзади

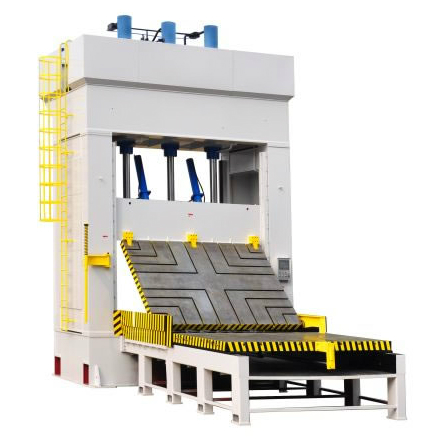

Вертикальные стенды для раскрытия пресс-форм и штампов

В вертикальных раскрытие пресс-формы происходит в вертикальном положении с последующим поворотом верхней половины на 180° - в горизонтальное положение.

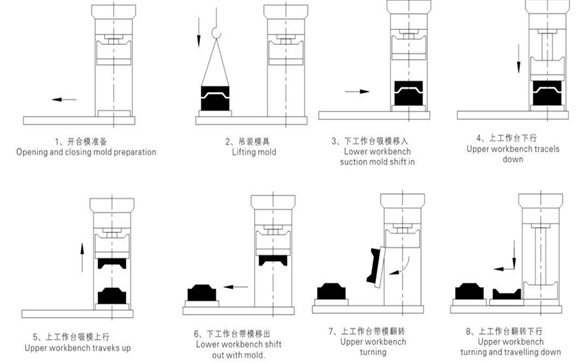

Схема работы вертикального кантователя пресс-форм

Горизонтальные стенды для раскрытия пресс-форм и штампов

Горизонтальный кантователь по схеме раскрытия пресс-формы аналогичен термопластавтомату, с той разницей, что в разведенном состоянии подвижная и неподвижная плиты кантователя могут разворачиваться на 90° для удобства работы с пресс-формой.
